如果您熟悉不銹鋼熔模鑄造，您可能知道傳統(tǒng)的不銹鋼熔模鑄造工藝包括以下步驟：工藝設(shè)計(jì)、造型制造、蠟?zāi)Ｖ圃?、蠟?zāi)Ｑb配、制殼、脫蠟和烘烤、澆注、脫殼和后期處理。同時(shí)，利用3D打印可以替代成型和蠟?zāi)Ｖ圃斓墓ば?，可以為客戶提高生產(chǎn)效率，節(jié)省成型成本。
工藝設(shè)計(jì)
制造工藝和澆注冒口系統(tǒng)的設(shè)計(jì)主要根據(jù)不銹鋼鑄造件的結(jié)構(gòu)和澆注方法來確定。澆注冒口系統(tǒng)一般有兩種類型：頂注式適用于高度較低的不銹鋼鑄件，側(cè)注式適用于一次澆注多個(gè)蠟?zāi)５牟讳P鋼鑄件。其中，側(cè)面注射在不銹鋼熔模鑄造工藝中應(yīng)用最為廣泛。
蠟?zāi)Ｖ圃?br />在進(jìn)行 3D 打印之前，需要在計(jì)算機(jī)上預(yù)先設(shè)計(jì)要制造的部件的 3D 模型?？捎玫能浖蠸olidworks、OpenSCAD、Auto CAD、MAYA、3-MATlC等。設(shè)計(jì)的3D模型可以轉(zhuǎn)換為STL格式并導(dǎo)出到與3D打印機(jī)關(guān)聯(lián)的計(jì)算機(jī)上進(jìn)行打印。為了提高不銹鋼鑄件的表面精度，打印的樹脂模型需要進(jìn)行拋光處理。
立板安裝
在檢查圖案表面無缺陷后，將立板粘貼在預(yù)先設(shè)計(jì)的立板位置上。涂膠完成后，檢查圖案、立板、接縫處是否留有粘合劑或間隙。
型殼制作
模型型殼的制作有兩種方法：澆注石膏和涂耐火涂料。以耐火涂料的應(yīng)用為例，將拋光后的圖案放入預(yù)先配置的漿狀耐火涂料中，均勻涂覆（熔模模具上剩余的涂料均勻流動，不再連續(xù)滴落），然后進(jìn)行砂磨。重復(fù)涂裝和打磨兩個(gè)步驟，每一步都應(yīng)充分干燥和硬化。硅溶膠是一種常用的鑄造型殼涂料。以鋁土礦為主要耐火材料，具有優(yōu)越的高溫強(qiáng)度和極強(qiáng)的穩(wěn)定性。鋁土礦在干燥、焙燒過程中主要蒸發(fā)器是水，綠色環(huán)保，已廣泛應(yīng)用于多個(gè)領(lǐng)域。由于熔模模具的潤濕性較差，因此在涂覆涂料之前必須潤濕模具材料。
脫蠟&烘烤待
型殼完全干燥硬化后，將含有模型材料的型殼放入高溫爐（700~900℃）中烘烤，直至模型材料完全燒盡。烘烤的目的除了去除樹脂模具外，還包括去除型殼中的水分和鹽分，減少澆注時(shí)型殼的氣體逸出，提高透氣性，減小模具與金屬液的溫差，有效提高模具的性能。金屬液體的充模能力。
澆注
不銹鋼液的澆注溫度和澆注速度對不銹鋼鑄件的質(zhì)量影響很大，應(yīng)嚴(yán)格控制。澆注方法與其他鑄造方法有共同之處，應(yīng)根據(jù)不銹鋼鑄件的組織和性能進(jìn)行相應(yīng)的設(shè)計(jì)。
脫殼及后處理
待不銹鋼液完全凝固冷卻后，即可脫殼并對不銹鋼鑄件進(jìn)行清洗。鑄件清洗后進(jìn)行檢查，然后根據(jù)客戶的要求去除一些毛刺缺陷或進(jìn)行熱處理、表面處理（如電解拋光、鏡面拋光或彩色不銹鋼鑄件）。

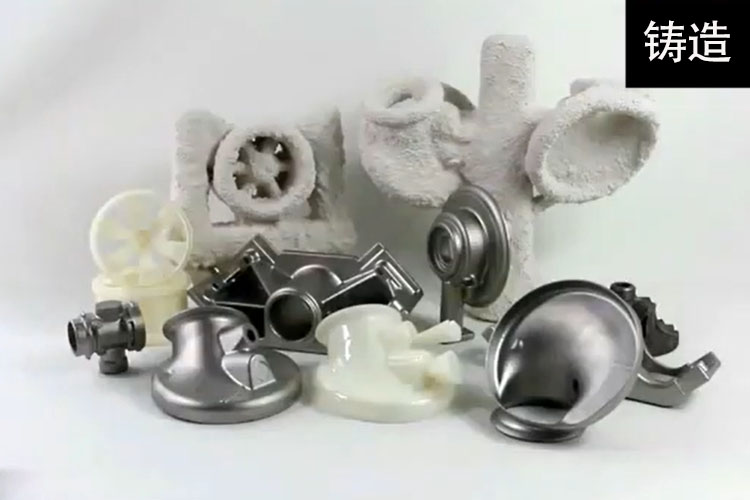

以上是3D打印技術(shù)與傳統(tǒng)熔模鑄造工藝相結(jié)合的詳細(xì)不銹鋼鑄造工藝，即用3D打印制作的模型代替?zhèn)鹘y(tǒng)的基于樹脂基體的蠟?zāi)！Ｖ苯油ㄟ^3D打印快速成型制作圖案，可以代替?zhèn)鹘y(tǒng)熔模鑄造中的壓型和壓蠟兩個(gè)步驟，并且可以像蠟?zāi)Ｒ粯訉⑼ㄟ^脫蠟打印和烘烤形成的圖案擦除。這種新型不銹鋼鑄造方法具有成本低、工藝簡單、效率高、小批量不銹鋼鑄件精度高等優(yōu)點(diǎn)。此外，特別是當(dāng)鑄造不銹鋼零件的設(shè)計(jì)尚未確認(rèn)時(shí)，建議使用3D打印。
